海灣GST-HX-240B型火災聲光警報器接線安裝技術
海灣GST-HX-240B型火災聲光警報器接線安裝技術
特點
GST-HX-240B火災聲光警報器(以下簡稱警報器),用于在火災發生時提醒現場人員注意。警報
器是一種安裝在現場的聲光報警設備,當現場發生火災并被確認后,可由消防控制中心的火災報警
控制器啟動。啟動后警報器發出強烈的聲光信號,以達到提醒現場人員注意的目的。
主要技術指標
(1)工作電壓:
信號總線電壓:總線 24V 允許范圍:16V~28V
電源電壓:DC24V 允許范圍:DC20V~DC28V
(2)工作電流:
總線監視電流≤0.25mA 電源監視電流≤1mA
總線啟動電流≤1.5mA 電源動作電流≤10mA
(3)閃光頻率:1.1Hz~1.7Hz
(4)火警聲調聲壓級: 80dB~115dB(正前方 3m 水平處(A 計權))
嘀嘀聲調聲壓級: 80dB~115dB(正前方 3m 水平處(A 計權))
(5)變調周期:3.5s~4.8s(火警聲)/0.6s~1.0s(嘀嘀聲)
(6)編碼方式:采用電子編碼方式,占一個總線編碼點,編碼范圍可在 1~242 之間任意設定
(7)線制:四線制,與控制器采用無極性信號二總線連接,與電源線采用無極性二線制連接
(8)使用環境:
溫 度:-10℃~+55℃
相對濕度≤95%,不凝露
(9)倉儲條件:
溫度:-20℃~60℃
濕度:0~95%,不凝露
(10)使用場所:室內
(11)外形尺寸:121mm×91mm×52mm(帶底殼)
(12)殼體材料和顏色:塑料/白色,正面鑲有透明光罩/紅色
(13)外殼防護等級:IP41
(14)重量:約 144g (帶底殼)
(15)安裝孔距:60mm
(16)執行標準:GB 26851-2011
結構特征、安裝與布線

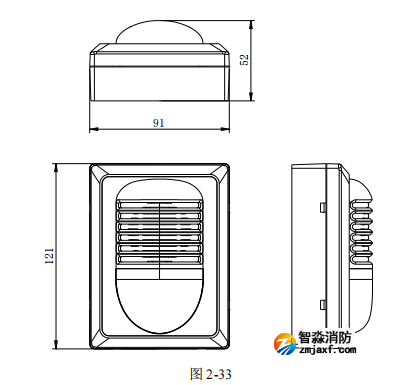

警報器外形示意圖如圖 2-33 所示。
警告:安裝設備之前,請切斷回路的電源并確認全部底殼已安裝牢靠且每一個底殼
的連接線準確無誤。
警報器安裝前應首先檢查外殼是否完好無損,標識是否齊全。警報器底殼與警報器之間采用插接方

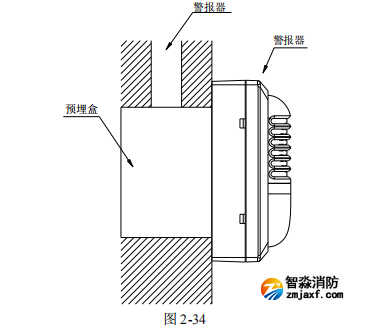

式,安裝時為明裝,可安裝在 86H50 型標準預埋盒上,安裝示意圖如圖 2-34 所示。

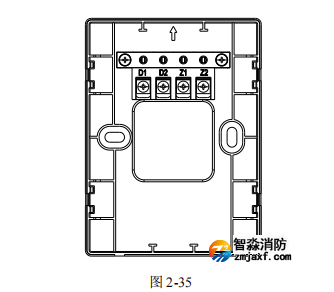

安裝底殼時應注意方向,底殼及端子示意圖如圖 2-35。
其中:D1、D2:接 DC24V 電源,無極性;
Z1、Z2:接控制器信號總線,無極性;

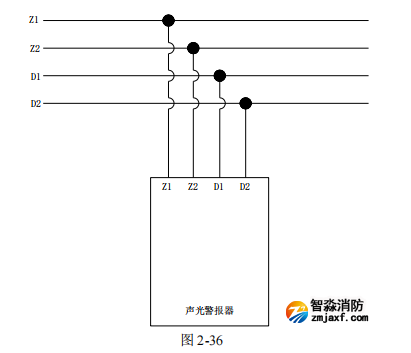

警報器信號總線、電源總線的接線方式示意圖如圖 2-36 所示。
布線要求:信號總線 Z1、Z2 采用 RVS 雙絞線,截面積大于等于 1.0mm2;
電源線 D1、D2 采用 BV 線,截面積大于等于 1.5mm2。
